標準型インバータ制御盤(E-BRACE) インバーターシステムダウンロード

ファン、ポンプの省エネに絶大な威力を発揮!

空調機(エアハンドリングユニット)
  • 空調機(AHU、AC)
  • 外調機(OAC、OAHU)
  • 全熱交換器(AHEX)

店舗、オフィス、ロビー、ホテル客室、研修施設、宴会場、ホール、駅舎、校舎、映画館、展示場、電算室、病院、クリーンルーム、製造ライン、工場、作業場、エコノベント、等

送風機
  • 排気ファン、排風機(EF、EA)
  • 給気ファン、給風機(SF、SA)
  • 還気ファン、還風機(RF、RA)
  • 循環ファン、デリベントファン(DF)
  • 冷却塔ファン(CT-Fan)

地下駐車場、厨房、共用部(廊下等)、クーリングタワーファン、排塵、集塵、油煙吸出、熱源室、機械室、電気室、等

ポンプ
  • 冷却水ポンプ(CDP、CWP、PCD)
  • 冷温水ポンプ(CHP、PCH)
  • 冷水ポンプ(CP、PC)
  • 温水ポンプ(HP、PH)
  • ブラインポンプ(BP)
  • 熱源水ポンプ、循環ポンプ、濾過ポンプ(WP)

フィットネス、プール、熱源機械室、吸収式冷温水機、ターボ冷凍機、チラー、ボイラー、等

外観・盤内と機能

インバータを心臓部に、ノイズフィルタ、リアクトル、更に商用切換回路や計装信号入力用端子等を装備した、制御盤です。

標準制御方式:手動固定制御、アナログ入力制御(選択)

オプション制御方式

共通用途
  • 温度制御
  • タイムスケジュール制御
  • 手動段速切換制御
ファン向け用途
  • 二酸化炭素濃度制御
  • 一酸化炭素濃度制御(駐車場など)
ポンプ向け用途
  • 圧力制御
  • 流量制御

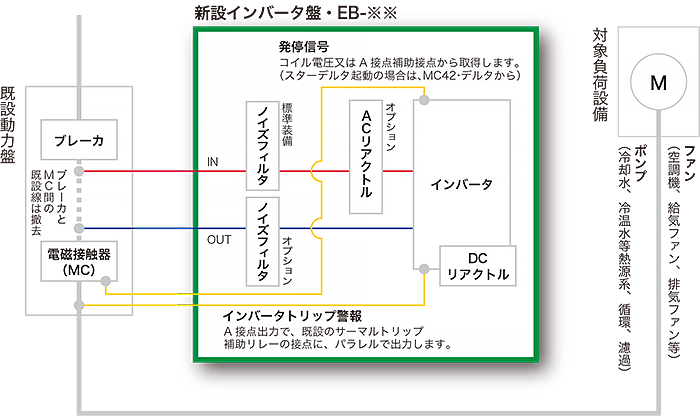

システム概略図

E-BRACE シリーズ新設インバータ盤を、既設の動力盤と下記の様に接続いたします。

E-BRACEシリーズ 仕様

【200V級】入力200V~240V 許容変動-15%~10%
形式 最大モーター定格 本体外形寸法 重量(約) 架台
幅(W) 高さ(H) 奥行(D)
EB200-3.7GA 3.7kW 17.5A 500mm 800mm 250mm 35kg オプション
EB200-5.5GA 5.5kW 19.6A 500mm 900mm 250mm 40kg オプション
EB200-7.5GA 7.5kW 30.0A 500mm 900mm 250mm 45kg オプション
EB200-11.0GA 11.0kW 40.0A 600mm 1000mm 250mm 50kg オプション
EB200-15.0GA 15.0kW 56.0A 600mm 1200mm 250mm 60kg 高さ50mm標準付属
EB200-18.5GA 18.5kW 69.0A 600mm 1200mm 250mm 70kg 高さ50mm標準付属
EB200-22.0GA 22.0kW 81.0A 600mm 1200mm 250mm 75kg 高さ50mm標準付属
EB200-30.0GA 30.0kW 110.0A 700mm 1400mm 350mm 140kg 高さ50mm標準付属
EB200-37.0GA 37.0kW 138.0A 700mm 1400mm 350mm 150kg 高さ50mm標準付属
EB200-45.0GA 45.0kW 169.0A 800mm 1600mm 400mm 190kg 高さ50mm標準付属
EB200-55.0GA 55.0kW 211.0A 800mm 1600mm 400mm 200kg 高さ50mm標準付属
EB200-75.0GA 75.0kW 250.0A 1000mm 2100mm 400mm 330kg 高さ50mm標準付属
EB200-90.0GA 90.0kW 312.0A 1000mm 2100mm 400mm 340kg 高さ50mm標準付属

----------

【400V級】入力380V~480V 許容変動-15%~10%
形式 最大モーター定格 本体外形寸法 重量(約) 架台
幅(W) 高さ(H) 奥行(D)
EB400-3.7GA 3.7kW 8.8A 500mm 900mm 250mm 40kg オプション
EB400-5.5GA 5.5kW 11.1A 600mm 900mm 250mm 45kg オプション
EB400-7.5GA 7.5kW 17.5A 600mm 900mm 250mm 50kg オプション
EB400-11.0GA 11.0kW 23.0A 600mm 1000mm 250mm 55kg オプション
EB400-15.0GA 15.0kW 31.0A 600mm 1200mm 250mm 65kg 高さ50mm標準付属
EB400-18.5GA 18.5kW 38.0A 600mm 1200mm 300mm 80kg 高さ50mm標準付属
EB400-22.0GA 22.0kW 44.0A 600mm 1200mm 300mm 85kg 高さ50mm標準付属
EB400-30.0GA 30.0kW 58.0A 700mm 1400mm 350mm 140kg 高さ50mm標準付属
EB400-37.0GA 37.0kW 72.0A 700mm 1400mm 350mm 150kg 高さ50mm標準付属
EB400-45.0GA 45.0kW 88.0A 700mm 1400mm 350mm 160kg 高さ50mm標準付属
EB400-55.0GA 55.0kW 103.0A 800mm 1600mm 400mm 230kg 高さ50mm標準付属
EB400-75.0GA 75.0kW 139.0A 800mm 1800mm 400mm 250kg 高さ50mm標準付属
EB400-90.0GA 90.0kW 165.0A 1000mm 2100mm 500mm 340kg 高さ50mm標準付属
